Монтаж потолка Грильято. Руководство

Порядок монтажа потолков Griliato:

1. Определите вариант монтажа несущих реек 2.4м.

Для этого разделите ширину и длину помещения на 2,4м и выберите вариант монтажа, при котором обрезка несущих реек будет минимальной.

2. Разметьте потолок на оси, кратные 0,6м по длине и ширине.

3. Отметьте на осях места крепления подвесов:

- для несущих реек 2.4м из расчета

  • для ячеек от 86мм и выше - 3 подвеса (1 шт. на 1м2)
  • для ячеек до 75мм - 3 подвеса  (2 шт. на 1м2)

- 2-3 подвеса в местах монтажа светильников.

Внимание! Используйте для монтажа потолочный анкер-клин!

ВСЕ дополнительные конструкции (светильники, вентиляция), которые располагаются в запотолочном пространстве, должны закрепляться на  подвесы!

4. Разметьте периметр помещения для монтажа периметрального уголка.

5. Смонтируйте периметральный угол:
Приложите угол к стене в местах разметки и проделайте через него отверстия в стене под дюбеля через каждые 1000мм (если у Вас бетонные перекрытия, используйте перфоратор). Вставьте дюбеля и закрепите саморезами.

6. Установите подвесы:
 Проделайте в потолке отверстия, вставьте дюбеля в петли подвесов, забейте их в проделанные отверстия и закрепите саморезами.

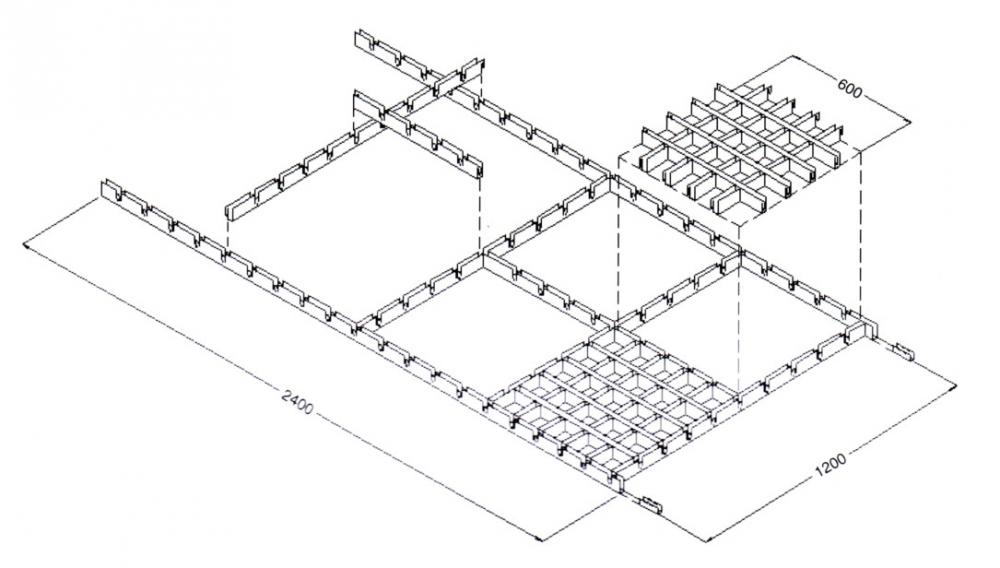

7. Закрепите несущие рейки на подвесы:
Первыми крепятся несущие рейки 2.4м, соединяясь элементом PG, затем несущие рейки 1.2м
(для ячеек >75x75) и несущие рейки 0.6м, создавая, таким образом, решетку с шагом 600х600мм по осям.

8. Встройте светильники, закрепив их на дополнительные подвесы.

9. Соберите решетки Грильято: (рейки Папы и Мамы).
Поднимите их в запотолочное пространство и выложите в каркас 600х600мм.

10. Отрегулируйте потолок по уровню при помощи подвесов.
